產品特點

整體含濺射主機和真空系統組成，濺射靶頭被設置成為一個二級濺射結構，通過均勻恒定的電場激發并電離氣體分子，形成穩定的輝光放電現象，被電離的離子和電子在這個電場下進行加速，從而使靶原子逃離靶材表面在樣品上面形成納米涂層
配套世界主流掃描電子顯微鏡廠家：

熱電（美國原荷蘭）FEI鎢絲陰極、場發射、飛納臺式等各類型電子顯微鏡，蔡司（德國）鎢絲陰極、場發射各系列的掃描電子顯微鏡，JEOL（日本電子）各類電鏡，日立（日本）各系列電鏡、臺式電鏡，TESCAN泰斯肯（捷克）各系列電鏡，還有如韓國“賽科”、COXEM庫賽姆、MIRERO等電鏡品牌及所有需要樣品前期處理，提高成像質量、增強導電性能等表面鍍膜處理的樣品制備工作。

詳細介紹

官網：www.tianzeler.ltd

天澤智能科技發展（天津）有限責任公司

1.顯示操作面為30°斜面，充分考慮操作的便捷和視覺體驗，方便觀察操作；

2.真空泵連接管路為金屬波紋管，美觀耐用；

3.微調閥調節靈敏準確，帶有刻度標識；

4.真空泵抽速快，噪音低，適合實驗室使用；

5.控制電路為控制板，工作穩定可靠；

6.顯示控制操作部分布局合理，位于同側，使用方便；

7.結構簡單可靠，布局合理，維修操作空間大；

8.采用定制“凹”密封，更加方便操作。

石英處理室：

Φ150mm,高度110mm;

Φ108mm,高度135mm;

濺射類型：（選一）

1.冷陰極磁控型二級濺射；

2.高壓直流二級濺射

3.高壓直流二級濺射升級版

試樣臺尺寸：Φ40-150mm,樣品杯插孔19-61個可選；
樣品更換：設有支撐結構，上蓋打開可獨立支撐，
金靶尺寸：Φ50或φ57mm;

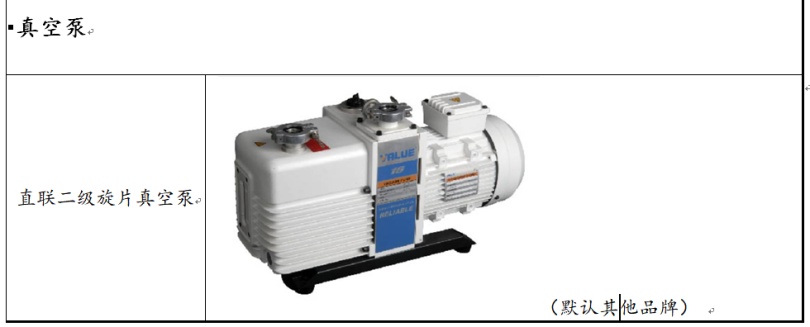

真空系統：靜音直聯旋片真空泵2L/S；
真空檢測：定制皮氏計，配合真空指針表，靈敏可靠；
真空保護：20pa配有微量充氣閥調節工作真空；
真空泄壓：自動進排氣（無需手動放氣閥）。
電路保護：過載保護
工作室工作媒介氣體：空氣或氬氣，配有氬氣專用進氣口和微量充氣節；
桌面型熱蒸發鍍碳儀：

新型磁控低溫離子鍍膜儀

主要功能：

電子在電場的作用下，飛向基片過程中與氣體原子發生碰撞，使其電離產生出氣體正離子和新的電子；新電子飛向基片，離子在電場作用下加速飛向陰極靶，并以高能量轟擊靶表面，使靶材發生濺射。在濺射粒子中，中性的靶原子或分子沉積在基片上形成薄膜，而產生的二次電子借助于靶表面上形成的正交電磁場，被束縛在靶表面特定區域，增強電離效率，增加離子密度和能量，從而實現高速率濺射。

主要應用：

適用于掃描電子顯微鏡樣品鍍覆導電膜（金膜、鉑金、銀、鎳、銅等），儀器操作簡單方便，是配合各類型掃描電子顯微鏡制樣必備的儀器。是制備低維度，小尺寸納米材料器件的必備實驗手段，廣泛應用于集成電路，光子晶體，低維半導體、微生物、超微膜材料等領域。

配套世界主流掃描電子顯微鏡廠家：

熱電（美國原荷蘭）FEI鎢絲陰極、場發射、飛納臺式等各類型電子顯微鏡，蔡司（德國）鎢絲陰極、場發射各系列的掃描電子顯微鏡，JEOL（日本電子）各類電鏡，日立（日本）各系列電鏡、臺式電鏡，TESCAN泰斯肯（捷克）各系列電鏡，還有如韓國“賽科”、COXEM庫賽姆、MIRERO等電鏡品牌及所有需要樣品前期處理，提高成像質量、增強導電性能等表面鍍膜處理的樣品制備工作。

離子濺射儀性能指標及各系統組成

項目	說明
產品名稱	自動低溫磁控離子濺射儀
型號	TZZN-1000DCK,TZZN-100，TZZN-200
容積、重量和尺寸
艙室尺寸	φ150X110 （mm），φ108X135毫米
外形尺寸	主機：約450X330X235mm;包裝尺寸：560X450X345 真空泵: 約480X135X200；包裝尺寸：580X215X367mm
重量	43㎏
噪音	65db以內（離機臺正面1米并離地面1.2米處測量）
功率	約500W
電流	約10A
供電條件和電源	AC220V +保護接地電壓允許波動范圍：10% 頻率允許波動范圍：（50±0.5）ＨZ TN-S方式供電或TT方式供電保護地線接地電阻小于4Ω
性能指標保證
功能保障	1.（空氣）室內空間潔凈干燥； 2.可選配純凈氬氣氣源 3.按流程操作
理論膜厚計算	涂層的厚度一般來說，用于掃描樣品時金屬的厚度為100—300 ?，經驗的厚度測定可由下面的公式得到： d=KIVt 其中d是以“?！睘閱挝坏腻兡ず穸?。 K是常數，取決于濺射金屬和所充氣體，此時靶與樣品之間的距離大約是5cm。 I是等離子流的單位mA。 V是以“KV“為單位所施電壓（1.68KV）。 t是以秒為單位的時間。采用金靶和氬氣時K為0.17，如用空氣K為 0.07。因此對于典型的濺射。例如：I為8mA，t為100秒則，d=KIVt=0.17′8′100=136 ? 即每秒1.36 ? 濺射速度依賴于濺射系統本身的清潔程度，因此保護工作室的清潔十分重要。

服務承諾

1. 質保期限：

到貨之日起，為期一年。

2. 安裝調試：

（1.）提供視頻安裝資料，電話和微信遠程指導安裝和調試。

（2.）上門安裝調試（需協商）

3. 可提供的服務方式：

熱線應答：由專業工程師通過溝通、幫助、指導、解決、排除故障
現場服務：由工程師在最短的時間內到達，以最快的方式排除故障。（需協商）
人性化服務：尊重以人為本的服務理念，提供超過客戶期望值的服務。
遠程服務：在客戶授權的前提下，通過互聯網遠程指導技術人員在客戶現場處理。
定期巡檢服務：不定期由公司領導和ZS工程師帶隊，對客戶進行巡檢，廣泛征求意見以求客戶滿意化。

4. 包裝及運輸方式：

1.包裝：滿足QB／BWD008-2001之要求的運輸包裝箱

2.輸方式：公路貨運物流

升級型低溫磁控型
