功能特點

支持 4 路繼電器輸出；

支持 4 路輸入，默認干接點；

支持 2 路模擬量輸入，默認電壓檢測；

支持 1 路 PT100 溫度輸入；

支持 8 個條件控制指令，控制更加便捷；

支持多種功能碼：0x01、0x02、0x03、0x04、0x05、0x06、0x0F、0x10；

支持 socket 連接遠程服務器，支持 TCP Client；

支持兩種工作模式：主機模式、從機模式，主機模式支持 RS485 級聯多個 Modbus RTU 設備；

采用 Modbus RTU 協議數據處理，支持 Modbus TCP /RTU 協議自動轉換；

支持WAN/LAN 口網絡

支持 FTP 遠程升級；

支持本地 RS485 串口升級；

支持硬件看門狗，具有高度的可靠性；

多個指示燈顯示工作狀態；

電源具有良好的過流、過壓、防反接保護等功能。

產品簡介

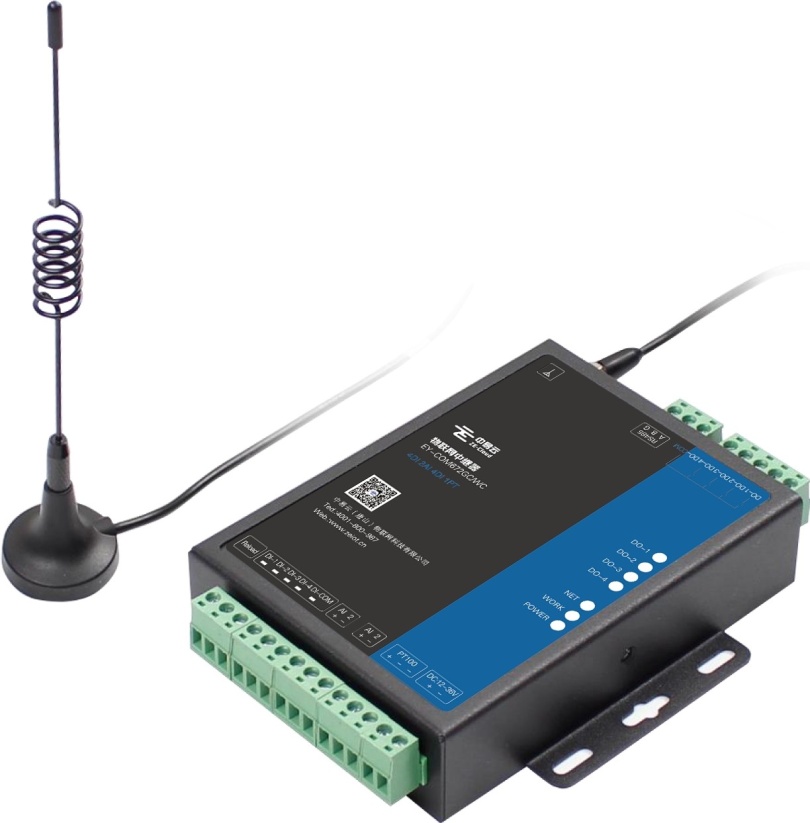

EY-COM672GC/WC 是一款支持 4 路輸入、4 路輸出、2 路模擬量檢測、1 路溫度檢測的網絡 IO 產品，支持 Modbus RTU/TCP 協議。以“遠程控制”作為功能核心，高度易用性，用戶可方便快速的集成于自己的系統中， 實現基于 GPRS 網絡的遠程控制，以太網遠程  、WIFI局域網和RS485本地控制  。

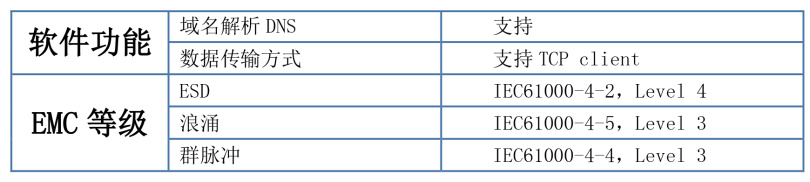

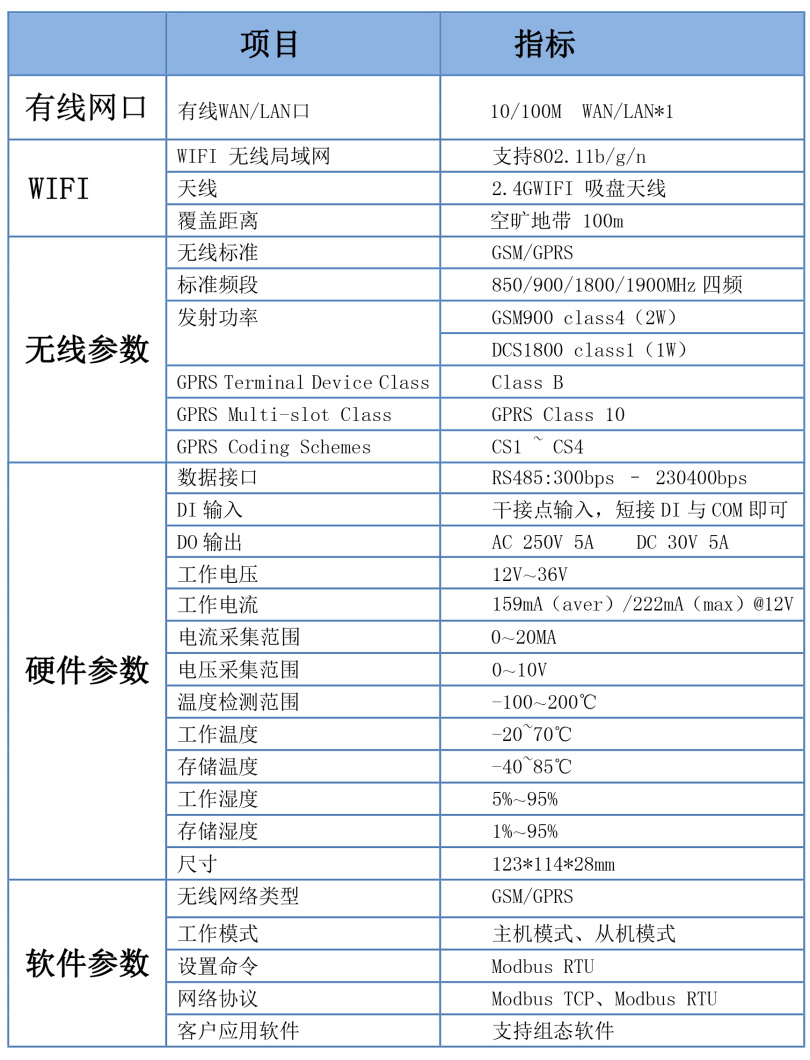

設備基本參數

?

硬件描述

硬件接口示意圖

天線：GPRS 天線，WIFI天線 ，出廠配套。

網口：可配置WAN或LAN口使用。

地孔：有地接需求時使用，無需求可不接。

SIM 卡：使用尖銳的東西壓 SIM 卡槽邊上的黃點，可以彈出卡托，按照圖示安裝 SIM 卡。

RS485：RS485 接口，A,B,G 接口，僅接 AB 也可以通信。 DO：DO1~DO4 為 4 路輸出，DO-COM 為公共端。 DI：干接點輸入，DI-COM 為公共端。

AI1、AI2：模擬量輸入接口，參考地接入電源負，默認為電壓采集模式有需要電流采集的需要聯系銷售。

PT100：PT100 三線制接口，相通的兩根線接在兩個“-”上面單獨的一根接“+”。

電源：DC12~36V 輸入，電壓過低會造成產品不啟動。
