型    號：             FK-3003B
檢測方向：                  3
檢測方式：雙微縫,近紅外光非接觸式連續測量
設定范圍：        0.05-9.9mm
適用線徑：          0.05mm-30mm（可通過小于40mm柱體）
適用范圍：電線電纜漆包線和其它一些線材類的外表面凹凸檢測
檢測精度：            設定值的±1%
微縫長度：                 38mm
微縫寬度：                 1mm
線    速：          5M/Min-1500M/Min
警報輸出：    紅色LED亮,報警常開接點閉合
報警時間：                    0.1S
使用溫度：                -5℃- +55℃
電    源：                   DC ±15V
功    耗：                     20W
外形尺寸：          W40*H246*L300（檢測頭）

重    量:                 3.0Kg（檢測頭不含顯示器）

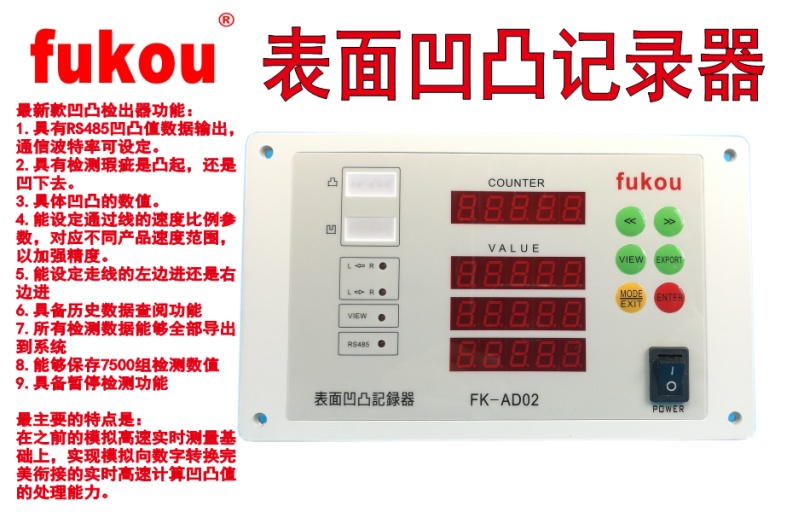

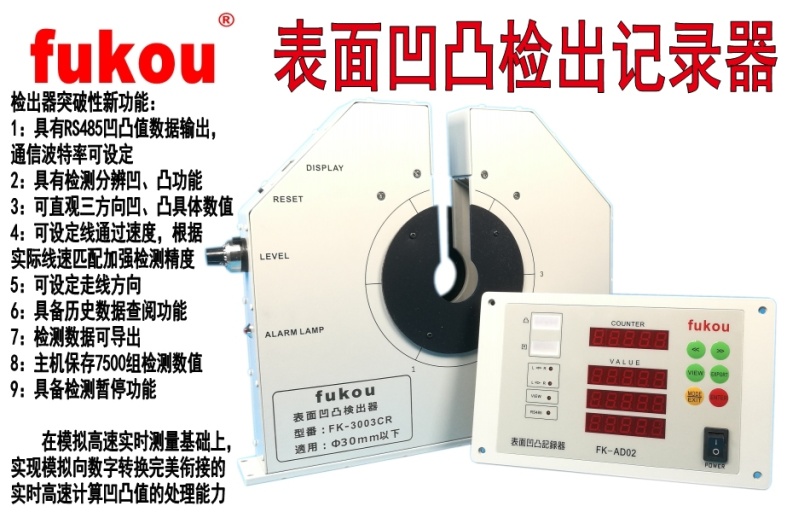

新款凹凸檢出記錄器

特點說明

顯示器操作

A:校正數據恢復

在關機狀態下，按住ENTER鍵不放，然后打開電源開關開機，觀察計數顯示窗，顯示“RES-”,表示進入恢復模式，放開ENTER鍵，如果確定要恢復，則再按一下ENTER鍵，數據自動恢復，然后機器進入測量狀態。

B：線速比例設定

根據進入機器測量區域的走線速度，設定該參數，以使凹凸值能正確檢出。設定范圍1~50，數值越大對應走線速度越低，具體設定范圍參考下表。設定方法同A，按住ENTER鍵關機開機，放開ENTER鍵，按MODE/EXIT鍵切換顯示到“SPE-”，按《鍵或》鍵改變以上數值，設置OK后按ENTER鍵保存，然后機器進入測量狀態。

C.歷史數據刪除

在測量狀態下，按1次MODE/EXIT鍵，顯示“CLR-”，按ENTER鍵，所有歷史數據全部刪除清0.

D．走線方向設定

在測量狀態下，按2次MODE/EXIT鍵，顯示“-L-R”，對應方向指示燈閃爍，按《鍵或》鍵切換選擇方向，選擇OK后，按ENTER鍵保存退出。

注意：方向設置錯誤的話，會導致凹凸指示燈和凹報警凸報警反向錯誤！

E．波特率設定

在測量狀態下，按3次MODE/EXIT鍵，切換顯示“BAUD”，按《鍵或》鍵選

擇需要的波特率，可設置波特率：1200、2400、4800、9600、19200、38400、57600.然后按ENTER鍵保存退出，機器進入測量狀態。

F．檢測暫停

在測量狀態下，直接按ENTER鍵，機器進入暫停狀態，閃爍顯示“PAUSE”，此時測量和報警停止，要恢復檢測，再按一次ENTER鍵即可。

G．查閱歷史數據

在測量狀態下，按VIEW鍵，進入查閱模式，按《鍵或》鍵，切換歷史編號記錄，查閱對應測量值，按EXPORT鍵，將正在查閱的值發送給系統。按ENTER鍵，終止查閱模式，進入測量狀態。

H．歷史數據全部導出

在測量狀態下，按EXPORT鍵，歷史記錄數據會從第1個數據開始，通過RS485接口，一次性全部導出到系統。

RS485通信

通信方式：RS485異步通信

連接器：9PIN端子臺的1（A）和2（B）

TXD為數據發送端，RXD為數據接收端。

數據格式：8位數據位，1位停止位，無校驗，ASCII碼

輸出數據：第1位B代表有凹凸，第2位U/D，檢測凸時為U，檢測凹時為D，后面為3軸向的測量數據。一次輸出3軸的凹凸測量值。

注：在開機自檢時沒找到檢測頭信號，顯示器會顯示“NO-H”,即沒發現檢測頭的警示。

主要特點：

1．具有RS485凹凸值數據輸出，通信波特率可設定，

2．具有分辨瑕疵是凸起，還是凹陷。

3．能設定通過線的速度比例參數，對應不同產品速度范圍，以加強精度。

4．具備歷史數據查閱功能，

5．所有檢測數據能夠全部導出系統。

6．能夠保存7500組檢測數值。

7．具備暫停功能。
